ZX8575MV 電感器極性測試儀

產品簡介： ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。. . .

產品視頻 / VIDEO

簡要說明 / INSTRUCTIONS

　　ZX8575MV系列電感器極性測試儀是專門針對電感器自動分選機，需要檢測電感極性而研發的儀器，可以方便地檢測生產線上電感的極性及短路開路。測試速度快，為產品質量提供可靠保證。

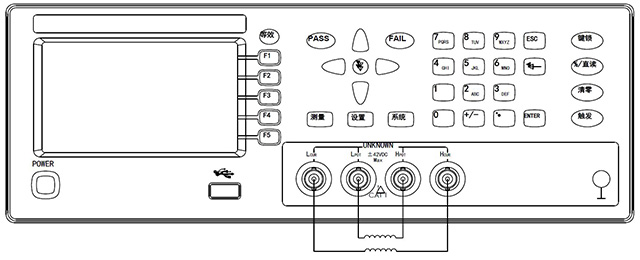

　　1.測試端接法(如下圖)：

　　測試原理：通常一個電感，是無法測試極性的，必須通過與標準電感的比較，才能判斷極性；

　　如下圖所示，兩個電感一個是測試電感，一個是標準電感。

　　儀器一共四個測試端，從左到右依次為：Lcur,Lpot,Hpot,Hcur

　　Lpot–Hpot中間兩個測試端：連接標準電感

　　Lcur-Hcur外面兩個測試端：連接測試電感（被測電感）

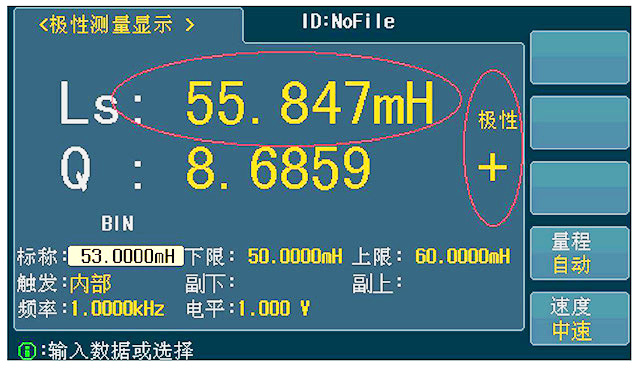

　　2.極性測量界面

　　在極性測量界面，可設定：標稱值，Ls下限值，Ls上限值，Q下限值，Q上限值，

　　頻率，電平；如不連接自動化測試設備，量程請調節為：自動。

　　速度：快速，中速，慢速，超快

　　極性為：+或者-兩種情況！

　　特別注意：儀器面板PASS（合格）、FAIL（不合格）指示燈，僅僅是Ls_Q合格不合格的指示，與極性無關。

技術參數 / PARAMETER

型號		ZX8575MV
測試頻率		50Hz ～ 200kHz, 37個典型頻點
測試參數		L，Q，P（極性）
測試方式		L0:標準電感 Lx:被測電感
測試速度		快速:50次/秒、中速:20次/秒、慢速:6次/秒
測試電平		50mV-2.0V，連續可調
信號源阻抗		30Ω / 100Ω
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
顯示范圍	SH	0.1 mΩ ～ 99.999MΩ
	P	-179.99 o ～179.99o
比較器		PASS、HI、LOW(PASS/FAIL LED顯示)
接口		GPIB（選件）
		RS232C、UsbHost、Usb Device、Handler
存儲器		內部50組，外部U盤500組文件
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		電壓：100～120 Vac或198～242 Vac
		頻率：46～64 Hz，功率大于50 VA
體積(WxHxD)		310mmx110mmx315mm
重量（凈重）		5.5Kg
