ZX5544系列直流電阻測試儀采用彩色LCD
顯示，其1uΩ-3.5MΩ的測量范圍、0.02%的基本
精度，可以用于電感、扼流圈、變壓器、線束、
保險絲、加熱器、馬達、繼電器、導電橡膠等電
阻的測試。該系列儀器配有RS232C、RS485、
USBTMC、USBCDC、USBHID等通訊接口和
HANDLER I/O分選接口，特別適合應用于自動化
測試設備中。
● 0.02%的基本測試精度，***小分辨率1uΩ，***
大測試電流300mA
● 可測量范圍0.000mΩ-3.5MΩ
● 測試速度***快可達20ms/次
● 比較器功能，OK/NG LED燈指示、Handler接
口兼容*3544（DB37）
● 鍵盤鎖定功能，測試條件自動保存功能，下次
開機自動調用
● 帶溫度測量功能，可定制溫度補償功能
● 自帶RS485接口，支持標準的MODBUS通訊協
議，方便與PLC進行編程通訊
● ***技術：USB虛擬鍵盤技術，無需安裝USB
驅動和電腦軟件，可直接上傳數據到電腦。
| 型號 | ZX5544 | ZX5544S-N | ZX5544D |
| 測試信號 | 直流(DC) | ||
| 測試參數 | 直流電阻(DCR)，溫度(T) | 直流電阻(DCR)、二極管正向壓降Vf | |
| 基本準確度 | 0.02% ± 5個字 | ||
| 測試速度 | 快速：20ms中速：100ms 慢速：400ms | ||
| 量程方式 | 自動，保持 | ||
| 觸發方式 | 內部，手動，外部，總線 | ||
| 測試電流 | 300mA/300mA/30mA/10mA/ 1mA/1mA/100uA/5uA/500nA | 電阻測試電流： 300mA/300mA/30mA/10mA/1mA/1 mA/100uA/5uA/500nA | |
| LED測試電流： 10mA/1mA//100uA | |||
| 測試量程 | 30mΩ/300mΩ/3Ω/30Ω/300Ω/3kΩ/30kΩ/300kΩ/3MΩ | ||
| 開路端口電壓 | ***大DC 5.5V | ||
| 溫度測量 | -10℃ – 99.9 ℃，基本精度: ±0.50℃(和溫度探頭ZX_T001的組合精 度) 測試速度：2s/次 | ||
| 比較器 | OK,NG(或定制多檔分選信號) | ||
| 接口 | RS232C,USB DEVICE, USB HOST, HANDLER I/O | ||
| 存儲器 | 內部50組，外部U盤500組 | ||
| 溫度濕度 | 0℃ -40℃，相對濕度≤75% | ||
| 電源要求 | 電壓：100-120Vac 或 198Vac-242Vac | ||
| 頻率:46-64Hz，功率大于50VA | |||
| 體積(W*H*D) | 215mm*87mm*250mm(凈尺寸，不帶護套) | ||
| 重量 | 3.2KG | ||

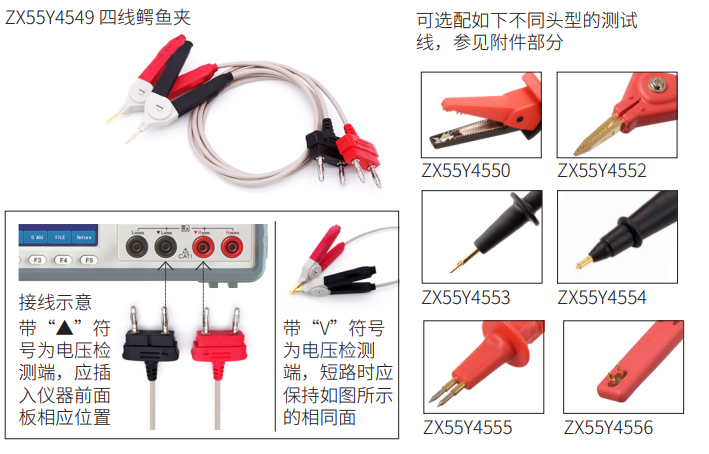

| 附件 | 說明書*1，電源線*1,測試線*1 | ||
以“工匠精神，讓測試更精準”為理念，讓“致新精密”成為
測試測量領域用戶的優選品牌
我們以“工匠精神，讓測試更精準”為理念，堅持產品的精益求精 ，持續為客戶創造價值，不斷努力，讓“致新精密”成為測試測量領域用戶的優選品牌。
● ZX5544: 測量范圍1 uΩ-3.5MΩ，帶溫度測量
功能
● ZX5544D: 測量范圍1 uΩ-3.5MΩ，帶二極管測
試功能
● ZX5544S-N: 測量范圍1 uΩ-3.5MΩ，帶溫度測
量功能，帶N路掃描功能
