絕緣耐壓測試儀

ZX9501SA 系列絕緣耐壓測試儀

產品簡介： ZX9501SA系列絕緣耐壓測試儀采用800*480彩色液晶顯示屏，其輸出電壓的大小、輸出電壓的上升、測試、下降時間、輸出電壓的頻率完全由MCU控制,能實時顯示擊穿電壓的電流值和電壓值，全系列儀器都具. . .

立即聯系我們

0519-86585866

產品視頻 / VIDEO

簡要說明 / INSTRUCTIONS

　　ZX9501SA系列絕緣耐壓測試儀采用800*480彩色液晶顯示屏，其輸出電壓的大小、輸出電壓的上升、測試、下降時間、輸出電壓的頻率完全由MCU控制,能實時顯示擊穿電壓的電流值和電壓值，全系列儀器都具有電弧偵測功能和測試線接觸檢查功能。

　　ZX9501SA系列絕緣耐壓測試儀獨特的測試線接觸檢查功能，解決了用戶”因測試線斷線造成的不良品誤判”的困擾，可廣泛應用于耐壓測試的半自動或自動化生產線上，大大提高產品測試的可靠性。

性能特點 / PERFORMANCE

　　●中英文操作界面

　　●列表顯示功能，多步結果一屏顯示

　　●鍵盤鎖功能，關機自動保存測試條件

　　●開短路偵測功能(OSC)

　　●測試線接觸檢查功能

　　●不良品聲光報警功能

　　●快速放電功能

　　●電弧偵測功能，電流、等級兩種模式可選

　　●人體防觸電保護功能(GFI)

　　●任意設定電壓上升時間、測試時間、下降時間

　　●支持U盤和內部文件保存

　　●電流底數清零功能

　　●可通過U盤更新儀器軟件

　　性能特點觸檢查功能的測試應用舉例

　　要測量一只電源變壓器(DUT)的耐壓性能，測量項目如下：

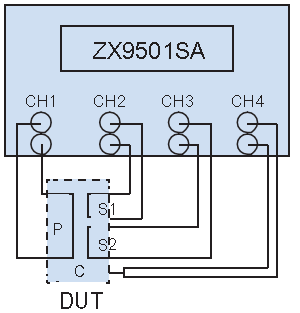

　　(1)初級繞組P-次級繞組S1、次級繞組S2:AC耐壓測試(2)初級繞組P、次級繞組S1、次級繞組S2-磁芯C:AC耐壓測試(3)要有測試線接觸檢查功能，防止測試線斷線引起誤判。接線方法如下圖所示：

　　在測試前，ZX9501SA系列耐壓測試儀先進行測試線的接觸檢查，如果檢測到測試線斷線或接觸不良，則儀器會報警提示”CHECKFAIL”(測試線接觸不良)，并終止測試。如果接觸檢查通過，則繼續進行后面的耐壓測試。

技術參數 / PARAMETER

型號		ZX9501	ZX9501S	ZX9501B	ZX9501C	ZX9502
耐壓測試
輸出電壓	AC	0.05kV～5kV ±(1.0%讀數+5個字)（50Hz、60Hz可選）				0.05kV～10kV±(1.0%讀數+5個字)（50Hz、 60Hz可選）
	DC	0.05kV～6kV ±(1.0%讀數+5個字)			------	0.05kV～10kV±(1.0%讀數+5個字)
	電壓調整率	≤(1.0%+10V)(額定功率)
電流測試范圍	AC	0.1mA～30mA		0.1mA～20mA		0.1mA～20mA
	DC	0.01mA～10mA		0.01mA~5mA	------	0.1mA～5mA
	測試精度	±(1.0%讀數+5個字)			------	±(1.0%讀數+5個字)
	放電功能	測試結束后自動放電(DCW)			------	測試結束后自動放電(DCW)
絕緣電阻測試
輸出電壓		0.05kV～1kV ±(1.0%讀數+2V)			------	0.05kV～1kV ±(1.0%讀數+2V)
電阻測試范圍		0.1MΩ～10GΩ.(電流范圍在 10nA~10mA)			------	0.1MΩ～10GΩ.(電流范圍在10nA~10mA)
電阻測試精度	500V～1000V	1MΩ～1GΩ±(5%讀數+5個字)			------	1MΩ～1GΩ±(5%讀數+5個字)
		1GΩ～10GΩ±(10%讀數+5個字)				1GΩ～10GΩ±(10%讀數+5個字)
	50V～500V	0.1MΩ～1GΩ±(10%讀數+5個字)			------	0.1MΩ～1GΩ±(10%讀數+5個字)
放電功能		測試結束后自動放電			------	測試結束后自動放電
電弧偵測
測量范圍	AC	1～9級(出廠默認為5) (對應電流：20mA,18mA,16 mA, 14 mA, 12 mA, 10 mA, 7.7 mA, 5.5 mA, 2.8 mA)
	DC	1～9級		1～9級	------	1～9級
一般參數
八路矩陣掃描器		------	有	------		------
存儲器		120組，每組100步
電壓上升時間		0.1s～999s
電壓跌落時間		0.1s～999s
電壓等待時間		0.1s～99.9s(僅直流)
測試時間設定		0.3s～999s
接口
標配		RS232、USB、HANDLER、REMOTEI/O
選件		GPIB、SCAN
