ZX1376X-25A

產品簡介： . . .

立即聯系我們

0519-86585866

簡要說明 / INSTRUCTIONS

簡要說明

ZX1376X是內建高頻LCR數字電橋和0～25A直流偏置電流源的電橋偏流一體機，低達0.25mA的電流分辨率，25A時輸出電壓高達11V，可分析電感器中鐵心的特性，作為電感器質量檢測或產品特性的分析。內置的偏流源噪聲更小，控制更靈活；內建比較器，方便組建到電感器檢測的自動化生產線。ZX1376型號僅含0～25A直流偏置電流源，可通過標準RS232C接口方便的與外部LCR表連接。

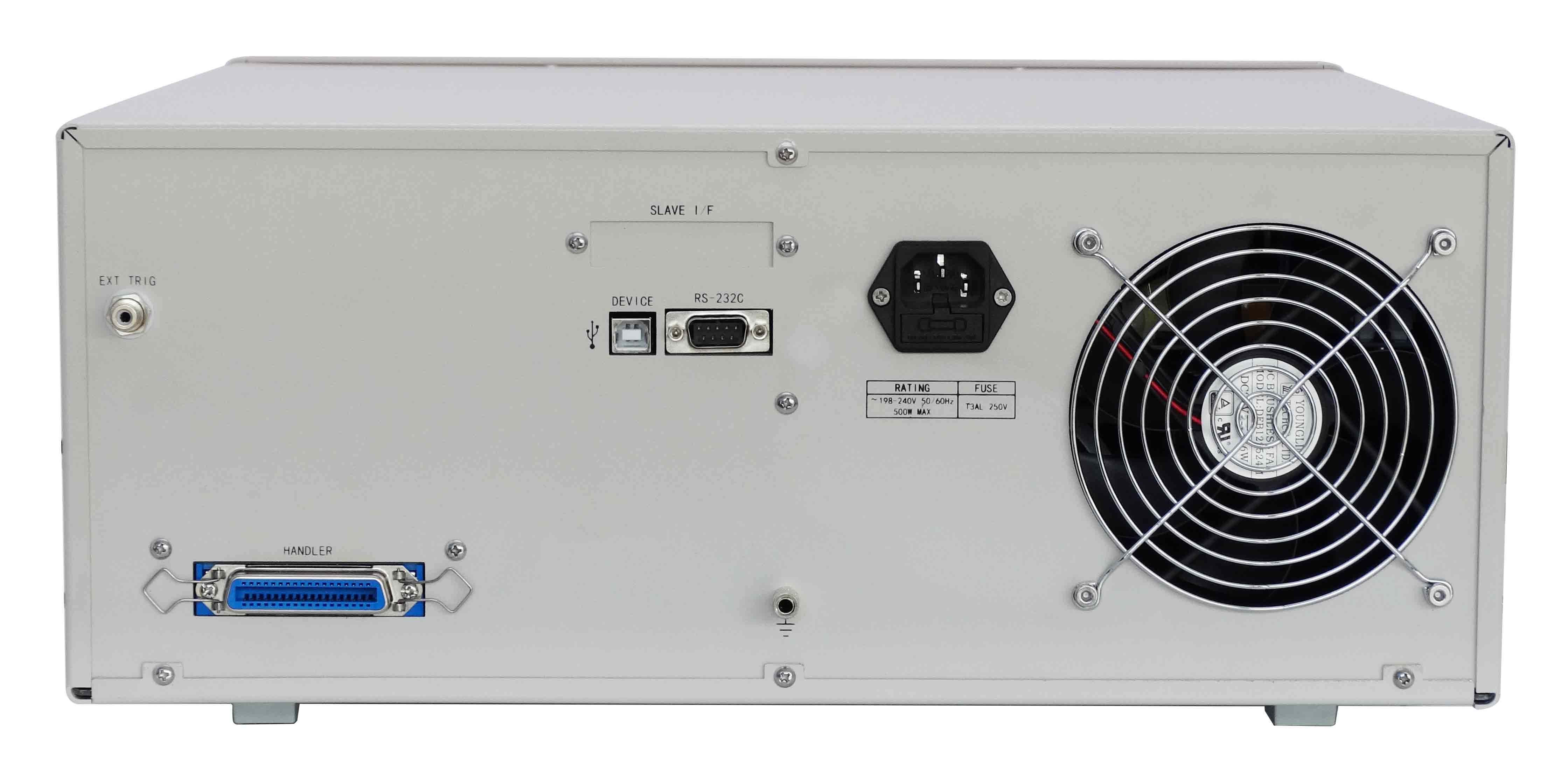

多種接口

● USB DEVICE接口無需安裝軟件即可上次數據到電腦

● 可通過RS232C接口用SCPI指令受控于外部LCR表

● 10檔比較分選Handler接口

性能特點 / PERFORMANCE

● 提供單臺0-25A恒流輸出

● 0.25mA精細的電流步進

● 0Hz-2MHz頻率響應

● 單一電流、步進掃描兩種電流輸出方式

● 圖形化操作,中英文界面

技術參數 / PARAMETER

型號		ZX1376	ZX1376X
顯示		7" LCD	7" LCD
操作		實體按鍵+腳控開關	實體按鍵+腳控開關
支持測量頻率		0Hz-2MHz
電流范圍		0-25A	0-25A
電流	量程	0mA-1.000A, 1.000A-5.000A, 5.0A-25A
	步進	0.25mA, 1.25mA, 6.25mA
	掃描調整時間	4ms-3600s	10ms-3600s
***大輸出電壓		11V（所有電流情況下均可輸出11V電壓!!!）
***大允許直流電阻		Rmax=Vmax/I (Ω)（Rmax的計算請參照用戶手冊說明）
***大允許電感量		Lmax=Vmax/(di/dt) (mH)（Lmax的計算請參照用戶手冊說明）
量程方式		自動
啟動及停止控制方式		START/STOP實體按鍵、4種腳控、總線
連續加載***大電流時間		保守2-3h，不間斷輸出
功能		儀器故障自檢；99組自定義文件管理；雙進度條指示；中英雙語；從機軟開關；實時操作；SCPI指令集；簡易雙顯計算器等
接口		SlaverLink、RS232C、UsbHost、USB Device、Handler、GPIB（選件）
電源要求		電壓：100～120 Vac或198～242 Vac
		頻率：46～64 Hz，功率大于50 VA
溫度濕度		0℃～40℃，相對濕度≤75%
體積(WxHxD)		430mmx178mmx465mm
重量（凈重）		19Kg

技術參數
型號		ZX1376X電橋功能參數
測試頻率		50Hz～200kHz，
測試頻率		1.2萬多個頻率點
測試參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、
測試參數		\|Z\|、\|Y\|、P
測試電平		10mV-2Vrms
基本準確度		0.05% 精度表為準
測試速度		快速:50次/秒、中速20次/秒、慢速6次/秒
測試速度		(1kHz以上頻率)
顯	\|Z\|，Ｒ,Ｘ	0.01 mΩ ～ 99.9999MΩ
示	\|Y\|，G，B	0.00001μS～99.9999S
范	C	0.00001pF～9.99999F
圍	D	0.00001～9.99999
	DCR	0.01mΩ～99.9999MΩ
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-99.999%～99.999%
信號源輸出抗		30Ω、100Ω、10/CC
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路,全頻清零、點頻清零
等效電路		串聯、并聯
比較器		三檔分選，BIN0～BIN2
比較器		PASS、HI、LOW(PASS/FAIL LED顯示)
