數字電橋

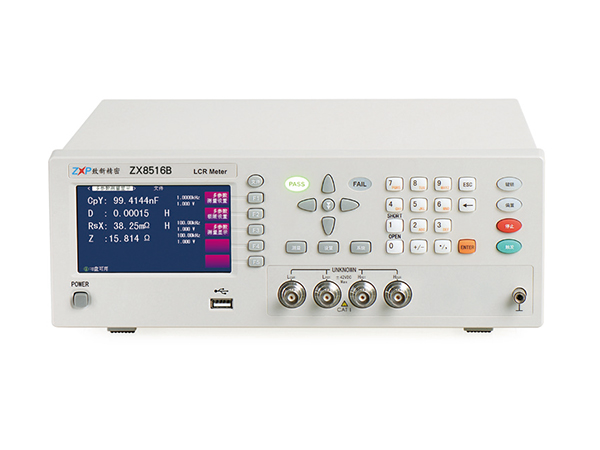

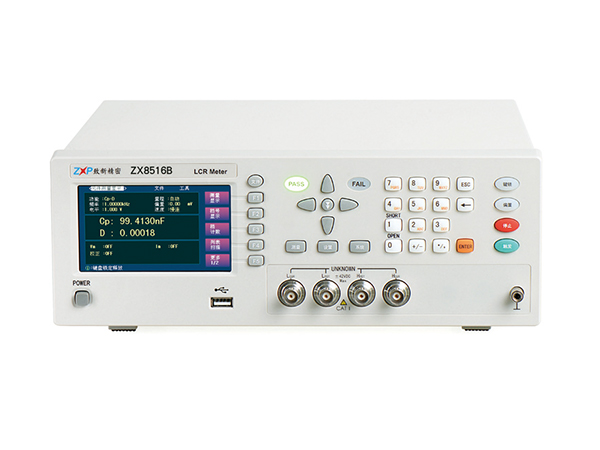

ZX8516B LCR數字電橋

產品簡介： ZX8516B/ZX8517C數字LCR電橋是采用彩色TFT顯示屏幕的新一代阻抗測試儀器，其0.05%的基本精度，50Hz～200kHz的頻率范圍可進滿足來料檢驗、出貨檢驗，為產品質量提供保證。. . .

產品視頻 / VIDEO

簡要說明 / INSTRUCTIONS

　　ZX8516B/ZX8517C數字LCR電橋是采用彩色TFT顯示屏幕的新一代阻抗測試儀器，其0.05%的基本精度，50Hz～200kHz的頻率范圍可進滿足來料檢驗、出貨檢驗，為產品質量提供保證。

性能特點 / PERFORMANCE

　　●與國際品牌廠家LCR電橋測試數據可比性高（Keysight、WK）

　　●鍵盤鎖定功能，掉電數據保護功能

　　●列表掃描功能、開路、短路、負載校正功能

　　●簡體中文、英文操作語言

　　●進行測試數據、測試條件保存（U盤或內部）

　　●測試電壓、電流自動平衡調整功能（ALC）

　　●儀器內部50組，U盤500組測試文件，可隨時調用

　　●U盤可支持格式FAT16、FAT32文件系統

技術參數 / PARAMETER

型號		ZX8516A	ZX8516B	ZX8517A		ZX8517C
測試頻率		50Hz～200kHz， 1.2萬多個頻率點	50Hz～200kHz， 37個頻率點	50Hz,60Hz,100Hz,120Hz, 200Hz,400Hz,500Hz,1kHz, 2kHz,4kHz,5kHz,10kHz, 20kHz,40kHz,50kHz,100kHz，共16個頻率點		50Hz,60Hz,100Hz,120Hz,1kHz, 10kHz,20kHz,40kHz, 50kHz,100kHz,共10點
測試參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|、P				C、L、X、B、R、G、D、Q、 ESR、DCR、TURN、Rp、θ、 \|Z\|、\|Y\|、P
測試電平		10mV-2Vrms
基本準確度		0.05% 精度表為準
測試速度		快速:50次/秒、中速20次/秒、慢速6次/秒(1kHz以上頻率)
顯示范圍	\|Z\|, R, X	0.01 mΩ～99.9999MΩ
	\|Y\|，G，B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	DCR	0.01mΩ～99.9999MΩ
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-99.999%～99.999%
	Turns-Ratio	----			1:0.01-100:1
信號源輸出阻抗		30Ω、100Ω
內部直流偏置電壓		0V、2V				0V、1.5V、2V
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路,全頻清零、點頻清零
等效電路		串聯、并聯
比較器		十檔分選，BIN0～BIN9、NG、AUX
		PASS、HI、LOW(PASS/FAILLED顯示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（選件）
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		100～120 Vac或198～242 Vac
		46～64 Hz，功率大于50 VA
體積(WxHxD)		310mmx115mmx315mm
重量（凈重）		4.5Kg
