***的測量精度

　　CBB電容器行業評估儀器測量精度經典的方法就是看這臺儀器在100kHz頻率測量的損耗值與4980A測出的損耗值是否能對的上，我們的帶電橋功能的ZX2789X系列儀器在國內某超大型薄膜電容器生產廠家使用，被該公司計量室的測試工程師評為：“除了Keysight，DB，用過的第三好的儀器”。

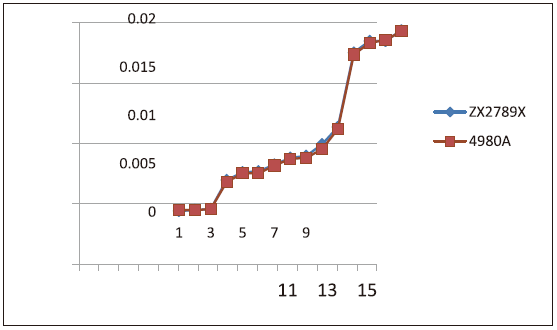

　　我們也測量一組數據與4980A對比。容量從1nF～2.2μF不等，發現其損耗值與4980A基本一樣，相差***大就萬分之三。

更快的測試速度

　　更快的測試速度

　　在人工成本越來越高的今天，儀器的測試速度的提升可以相對大大降低工廠的成本。為了提升測試速度，我們采用了全新的MCU和全新的高速采樣技術，從而在滿足高穩定性的要求上，達到更快的測量速度，即使在較低的100Hz頻率，也能達到很高的測試速度。綜合測試儀的測試速度不能簡單的用采樣時間是多少毫秒來衡量，我們也對市場上經典的的變壓器綜合測試儀進行了綜合測試實測速度PK。

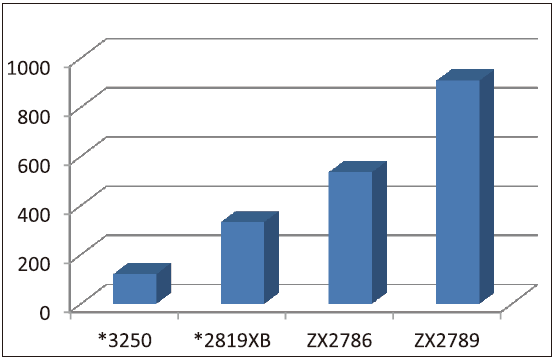

　　右圖是這幾種儀器花同樣的時間，測試經典的20Pin的網絡變壓器所能測到的數量，我們可以直觀的看到這幾種儀器在測試速度上面的區別。

　　極高的測量穩定性

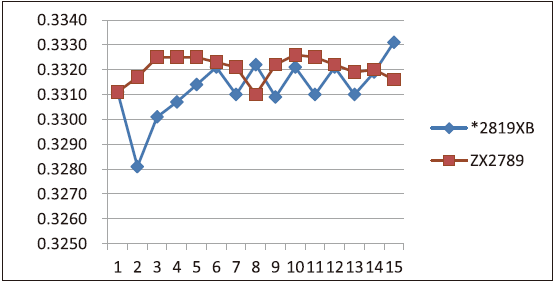

　　測試速度快了，還必須保證測量數據的穩定性，左圖是兩種不同的機型，大家都用各自的***快測試速度，掃描測試同一個網絡變壓器同一個繞組的漏感15次的測量數據分布圖，我們可以看到，ZX2789的測量數據的一致性要略好一些。

　　極高的測量穩定性

　　測試速度快了，還必須保證測量數據的穩定性，左圖是兩種不同的機型，大家都用各自的***快測試速度，掃描測試同一個網絡變壓器同一個繞組的漏感15次的測量數據分布圖，我們可以看到，ZX2789的測量數據的一致性要略好一些。

　　多種文件功能

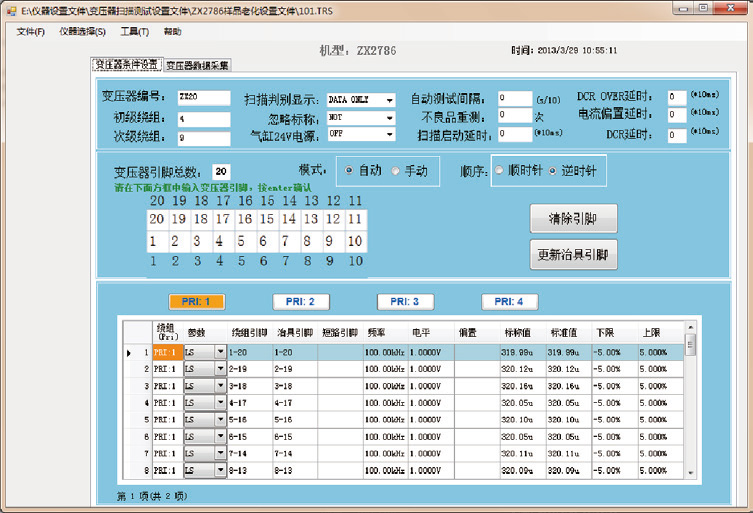

　　●鑒于大多數用戶對電腦的操作相當熟練，為了提高資料的編輯效率，我們?yōu)榭蛻糸_發了變壓器資料編輯軟件

　　●利用該軟件，客戶可直接在電腦上快速地編輯變壓器資料，編輯好后，可直接保存到U盤中，或直接通過網絡接口或USB接口將資料發送到儀器中直接調用。

　　●儀器支持將測試設置條件文件保存到優盤

　　●支持測量結果保存到優盤

　　●U盤可支持格式FAT16、FAT32文件系統

　　●內部支持100組設置文件

　　●20Pin的測試設置文件與市場上主流的*2819XB，ZX2786等綜合測試儀兼容，省去用戶更新?lián)Q代重新設置測試文件之麻煩。

　　●支持文件搜索功能

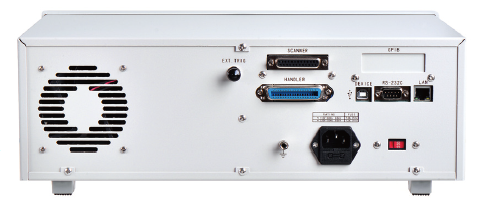

　　豐富的接口

　　●RS232C：標準串行通訊接口，支持多種波特率

　　●USBDEVICE：符合標準USBTMC協議

　　●GPIB：通用GPIB接口，SCPI指令

　　●LAN：符合LXI標準，快速實現聯網

　　●EXT.TRIG：BNC接口，可接腳踏開關，實現外部觸發功能。

　　●HANDLER：用于自動化機械控制，可輸出PASS，F(xiàn)AIL，各種檔位信號，接受外部觸發信號，可以選擇上下沿（↑或↓）進行觸發。

　　●SCANNER：用于連接變壓器掃描盒

　　組建信息化測試系統

　　可以通過USB、GPIB等接口連接電腦，更可以用LAN接口組建一臺電腦管理多臺測試儀器的信息化測試系統。

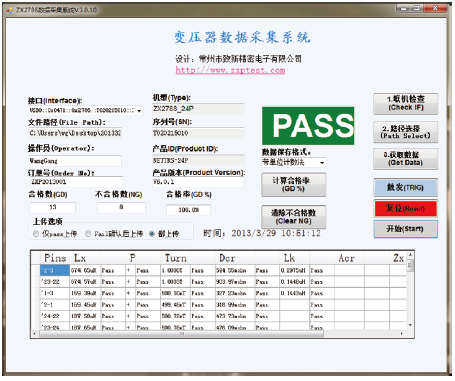

　　針對客戶需要對變壓器測試儀掃描結果進行統計分析及測試過程監控的需求，我們?yōu)榭蛻糸_發了”變壓器數據采集系統”，界面如右圖所示：

　　該系統為客戶提供如下功能：

　　●將變壓器測試數據及判別結果直接上傳到軟件上，直觀地顯示給客戶

　　●測試結果的顯示格式帶單位顯示格式和科學計數法兩種格式可選

　　●該批產品掃描完畢，用戶直接點擊”計算合格率”按鈕，就可以統計出產品合格率。

　　●保存到EXCEL中的數據排列格式與測試儀器掃描界面的數據排列格式一致，便于客戶快速分析和統計數據。
