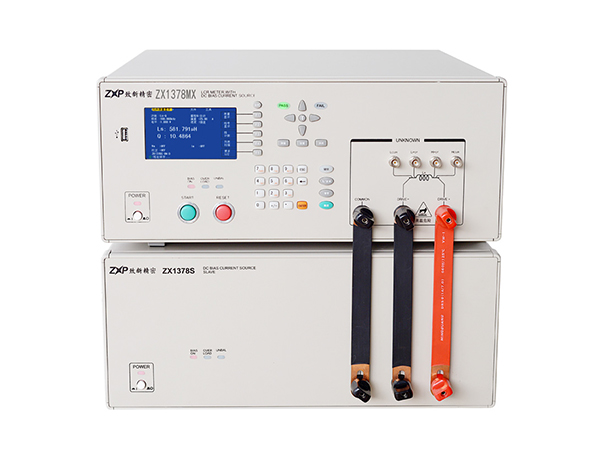

型號

ZX1378M

ZX1378MX

ZX1378S

顯示

4.3" LCD

4.3"  LCD

LED指示燈

操作

實體按鍵+腳控開關

實體按鍵+腳控開關

受控于主機

支持測量頻率

0Hz-2MHz

電流范圍

0-25A

0-25A

單臺25A,可疊加8臺，共225A

電流

量程

0mA-1.000A

1.000A-5.000A

5.0A-225A

步進

0.25mA

1.25mA

6.25mA*N(聯機臺數)

掃描調整時間

4ms-3600s

10ms-3600s

20ms-3600s

***大輸出電壓

11V（所有電流情況下均可輸出11V電壓!!!）

***大允許直流電阻

Rmax=Vmax/I  (Ω)（Rmax的計算請參照用戶手冊說明）

***大允許電感量

Lmax=Vmax/(di/dt)  (mH)（Lmax的計算請參照用戶手冊說明）

量程方式

自動

啟動及停止控制方式

START/STOP實體按鍵、4種腳控、總線

連續加載***大電流時間

保守2-3h，不間斷輸出

功能

儀器故障自檢；99組自定義文件管理；中英雙語；SCPI指令集

接口

RS232、SlaverLink

SlaverLink

體積(WxHxD)

430mmx178mmx465mm

重量（凈重）

19kg

測試頻率

50Hz～200kHz，1.2萬多個頻率點

測試參數

C、L、X、B、R、G、D、Q、ESR、Rp、θ、|Z|、|Y|、P

測試電平

10mV-2Vrms

基本準確度

0.05%  精度表為準

測試速度

快速:50次/秒、中速20次/秒、慢速6次/秒 (1kHz以上頻率)

顯

示

范

圍

|Z|，R,  X

0.01  mΩ ～ 99.9999MΩ

|Y|，G，B

0.00001μS～99.9999S

C

0.00001pF～9.99999F

D

0.00001～9.99999

DCR

0.01mΩ～99.9999MΩ

L

0.00001μH～99999.9H

Q

0.01～99999.9

θ(RAD)

-3.14159～3.14159

θ(DEG)

-179.999  °～179.999°

Δ%

-99.999%～99.999%

信號源輸出阻抗

30Ω、100Ω、10/CC

量程方式

自動、保持

觸發方式

內部、手動、自動、外部、總線

校準功能

開路/短路,全頻清零、點頻清零

等效電路

串聯、并聯

比較器

三檔分選，BIN0～BIN2

PASS、HI、LOW(PASS/FAIL LED顯示)
