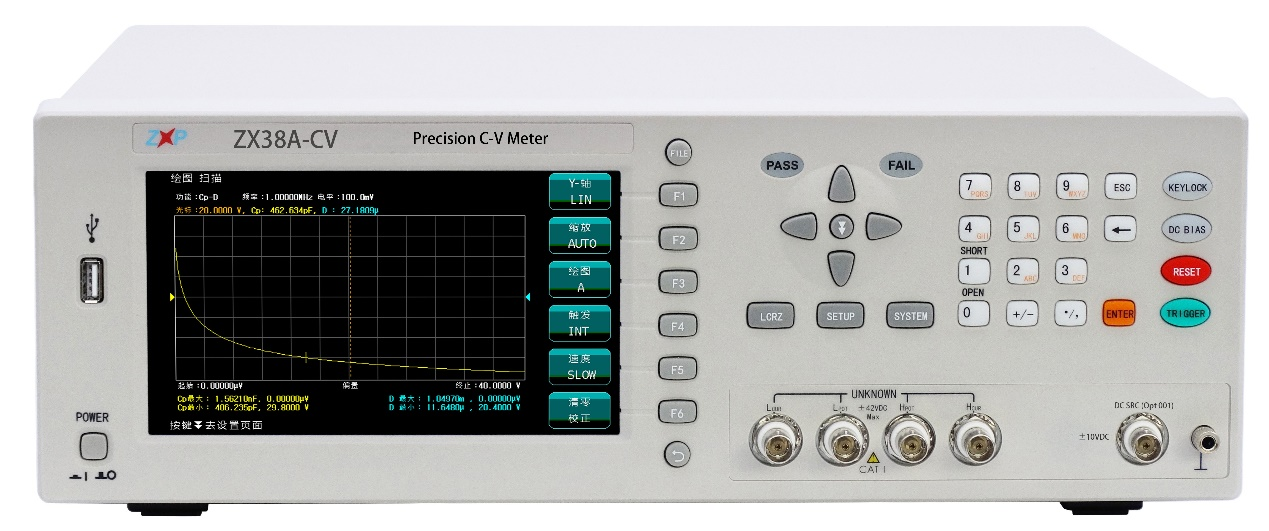

ZX38A-CV半導體C-V特性測試儀

產品簡介： . . .

立即聯系我們

0519-86585866

簡要說明 / INSTRUCTIONS

簡要說明

ZX38A-CV半導體C-V特性測試儀：使用自動平衡電橋技術及四端對開爾文測試端、測量頻率范圍涵蓋20Hz~2MHz，***小分辨率1mHz，基本測量精度可達0.05%。

主要用于測試半導體器件PN結的勢壘電容在不同偏壓(V)下的電容量(C)。ZX38A-CV半導體C-V特性測試儀除了可以連接電腦上位機軟件掃描分析功能外，還提供在儀器大屏液晶顯示器上直接顯示C-V掃描曲線分析功能。這樣客戶不再需要為每臺儀器配置一臺電腦。這種方式既保證了測試效率，又降低了測試成本、還方便客戶在生產線上使用。還可以把儀器屏幕上顯示圖形和測試數據直接拷貝到U盤。

本儀器還可以測試MOS管的輸入電容Ciss，輸入電阻Rg等參數。同時提供了內置±10VDC電壓源方便客戶測試3端管子。

訂購信息

●ZX38-CV：20Hz-1MHz 半導體C-V特性測試儀

●ZX38A-CV：20Hz-2MHz 半導體C-V特性測試儀

性能特點

●自動平衡技術電橋，4端對開爾文測試端

●提供內部直流偏壓-40V～+40V

●簡體中文、英文操作語言

●繪圖掃描、開路、短路、負載校正等等功能

●進行測試數據、測試條件保存（U盤或內部）

●繪圖掃描圖像直接拷屏到U盤功能

●加強的測試端保護功能

●USB、GPIB(選件)、RS232、LAN（選件）等上位機連接接口

自動平衡電橋技術

ZX38A使用的自動平衡電橋測試原理，把以往簡易的測量運放改進成：Lpot檢零電路，0度90度數字檢相及調制解調電路，Lcur高頻驅動電路等等組成的矢量負反饋網絡。從而保證了測量電路的虛地端更接近理想。自動平衡電橋技術能夠更好的抵消疊加偏壓對電容測量造成的誤差。

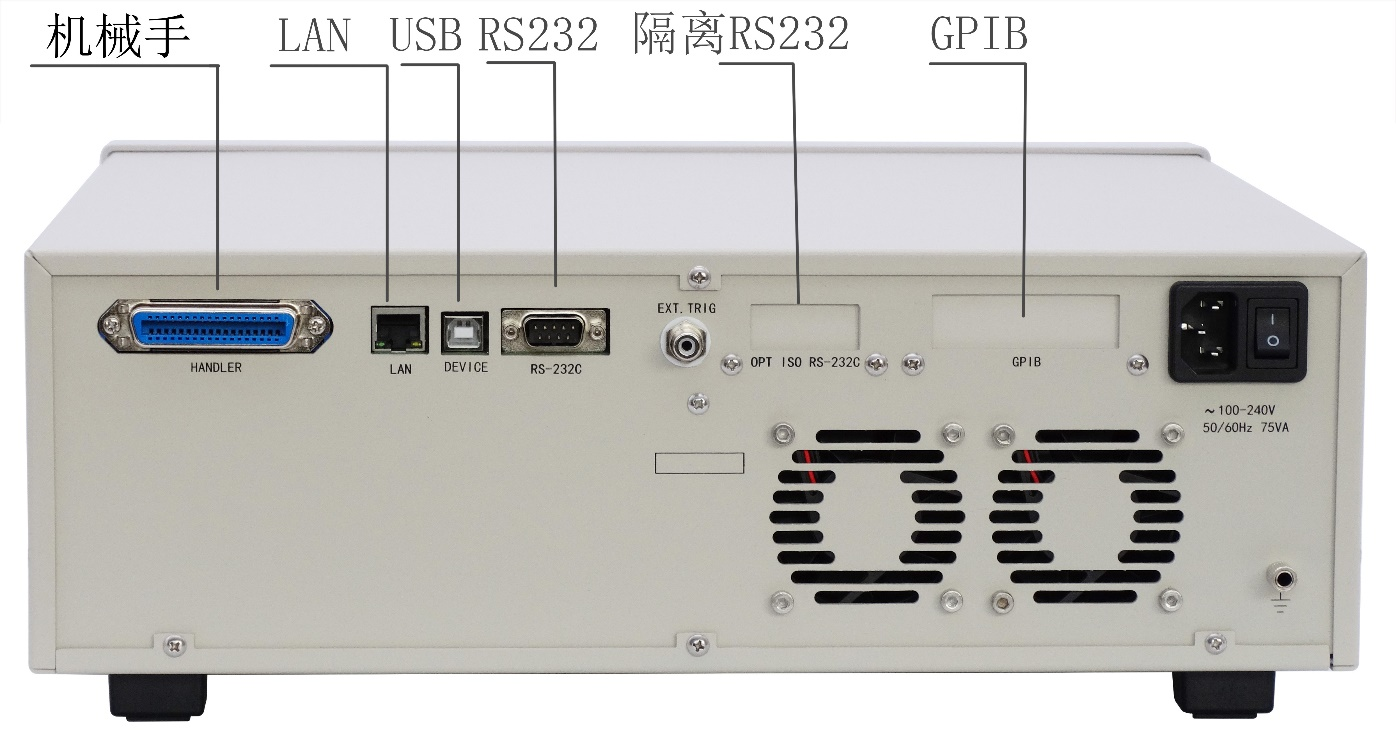

配備多種接口

性能特點 / PERFORMANCE

主要測量頁面

技術參數 / PARAMETER

基本測量精度

規格參數

測量參數		C、L、X、B、R、G、D、Q、ESR、Rp、θ、\|Z\|、\|Y\|
測量電平		0.005-20Vrms(<=1MHz) 0.005-15Vrms(>1MHz)
基本準確度		0.05%, 具體見公司相關企業標準
測量速度		快速:100次/秒、中速20次/ 秒、慢速6次/秒
顯示范圍	\|Z\|,R,X	0.01 mΩ～99.9999MΩ
	\|Y\|，G， B	0.00001μS～99.9999S
	C	0.00001pF～9.99999F
	D	0.00001～9.99999
	L	0.00001μH～99999.9H
	Q	0.01～99999.9
	θ(RAD)	-3.14159～3.14159
	θ(DEG)	-179.999 °～179.999°
	Δ%	-999.999%～999.999%
內部直流偏置電壓		可選配±100mA、-40V～+40V
量程方式		自動、保持
觸發方式		內部、手動、自動、外部、總線
校準功能		開路/短路、掃頻清零、點頻清零
等效電路		串聯、并聯
比較器		十檔分選，BIN0～BIN9、NG、AUX
		PASS、HI、LOW(PASS/FAILLED顯示)
接口		RS232C、UsbHost、USB Device、Handler、GPIB（選件）
溫度濕度		0℃～40℃，相對濕度≤75%
電源要求		100～120 Vac或198～242 Vac
		46～64 Hz，功率大于75 VA
體積(WxHxD)		400mmx132mmx410mm
重量（凈重）		8.5Kg
